Vorbereitungen für 4c) Elektrischer Strom hat eine magnetische Wirkung
Die geplante Unterrichtszeit für die Einheit 4c beträgt ca. 60 Min.
Vorbereitende Hausaufgabe
Einige SchülerInnen bringen Holzbretter in der Größe 40 X 30cm von zu Hause mit.
Material (Menge je nach gewählter Sozialform - Angabe hier pro Gruppe)
- zwei kleine Kompasse oder Magnetnadeln
- ein großes Holzbrett (Maße ca. 40 X 30 cm)
- 4 lange starke Nägel
- ca. 1,5 m langes Kabel
- Lämpchen 4 V/4 W
- Lämpchenfassung
- 2 kleine Nägel zum Befestigen der Lämpchenfassung
- Zwei Krokodilklemmen oder Büroklammern
- Batterie 4,5 V
- 2 Batterien a 1,5 V
- ggf. aufgeschnittene Klopapierrolle (als Batterienhalter für die beiden 1,5 V Batterien)
- Hammer
- Seitenschneider
- Abisolierzange
Abbildungen
Abb. 4a: Versuchsaufbau mit 4,5 V Batterie (Stromkreis geschlossen)
Abb. 4b: Detailansicht: Die Magnetnadel schlägt bei geschlossenem Stromkreis aus.

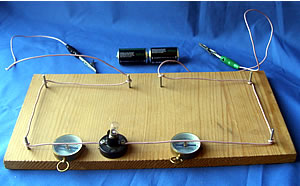

Abb. 4c: Versuchsaufbau mit 4,5 V Batterie und zwei Kompassen (Stromkreis offen): Die Magnetnadeln stehen parallel zum Kabel.
Abb. 4b: Versuchsaufbau mit zwei 1,5 V Batterie und zwei Kompassen (Stromkreis offen)
